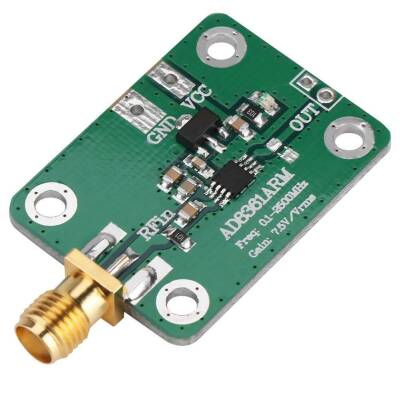

AD8361 RF Mikrodalga Gerçek Güç Dedektörü - AM Dedektörü Genlik Algılama

Ürün Açıklaması

AD8361 RF Mikrodalga Gerçek Güç Dedektörü - AM Dedektörü Genlik AlgılamaAD8361, 2,5 GHz\'e kadar yüksek frekanslı alıcı ve verici sinyal zinciri için uygun bir ortalama yanıt gücü dedektörüdür. Cihazın kullanımı çok basittir. Çoğu uygulamada yalnızca 2,7 V ila 5,5 V tekli güç kaynağı, güç ayırma kapasitörü ve giriş birleştirme kapasitörü çalışabilir. Çıkış, 7,5 V/V RMS dönüşüm kazancına sahip doğrusal yanıtlı bir DC Komponentciıdır. Ortalama zaman sabitini artırmak için harici bir filtre kondansatörü eklenebilir.AD8361, özellikle CDMA ve W-CDMA gibi tepe faktörü (tepeden köke ortalama kare oranı) sinyalleri olmak üzere basit ve karmaşık dalga biçimlerinin gerçek güç ölçümü için kullanılır.Teknik ÖzelliklerKalibre Edilmiş RMS YanıtıMükemmel sıcaklık kararlılığı30 dB\'ye (2,5 GHz) kadar giriş aralığıMaksimum giriş: 700 mV rms, 10 dBm (50_direnç)+0,25 dB doğrusal yanıt (2,5 GHz)Tek güç kaynağı: 2,7 V - 5,5 VDüşük güç tüketimi: 3,3 mW (3 V)Hızlı kapatma modu:
