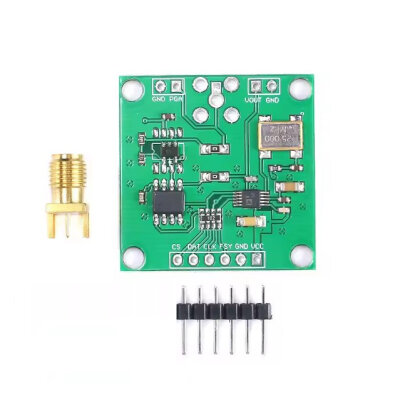

AD9833 DDS 0-12.5 MHz Sinyal Jeneratör Modülü

Ürün Açıklaması

AD9833 DDS 0-12,5 MHz Sinyal Jeneratör ModülüAD9833 DDS 0-12,5 MHz Sinyal Jeneratör Modülü,0-12.5MHZ sinüs, üçgen, kare dalga sinyali üretebilen programlanabilir bir dalga formu üretecidir. Dalga formu üreteçleri, çeşitli ölçüm, uyarım ve zaman etki alanlarında yaygın olarak kullanılmaktadır. Çıkış frekansı ve faz, yazılım aracılığıyla programlanabilir ve kolayca ayarlanabilir. Saat hızı 25MHz olan bir saatli saat kullanılır ve hassasiyeti 0.1Hz\'dir. Saat frekansı 1MHz olup hassasiyeti 0.004Hz\'ye ulaşabilir. Veri yazmak için üç seri arayüz kullanılır.ÖzelliklerÇalışma Komponentciı: 2.3V-5.5V.Güç tüketimi: 12,65 mW (3 V\'ta)Çıkış frekans aralığı: 0 MHz - 12,5 MHz28 bit çözünürlük: 0,1 Hz (25 MHz referans saat frekansı)Sinüs dalgası / üçgen dalga / kare dalga çıkışı3 kablolu SPI arayüzüGüncelleme hızı: 25 MSPSMaksimum çıkış Komponentciı: 0,65 VMinimum çıkış Komponentciı: 38 mVÇalışma Sıcaklık Aralığı: -40 ~ + 105 ?25MHZ (50ppm doğruluk) aktif kristal ile donatılmış, adım doğruluğu 0.1HZİki kanallı c?ıkıs? sinyali, orijinal c?ıkıs? sinyali, 5 kere bu?yu?tu?lmüs? c?ıkıs? sinyali 50 Ohm c?ıkıs? empedansıBoyut: 32mm X 32mm Ağırlık (Kg) 0.05
