ADS1256 24-bit AD Yüksek Hassasiyetli ADC STM32F103C8T6 Modülü

Ürün Açıklaması

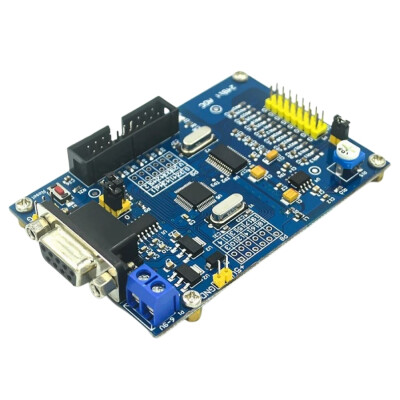

ADS1256 24-bit AD Yüksek Hassasiyetli ADC STM32F103C8T6 ModülüSTM32F103C8T6 mikrodenetleyicinin tüm IO portlarını almıştır ve kullanıcılar kendi fonksiyonlarını geliştirebilmektedirler. Program seri port üzerinden indirilebilir. AD çipinin referans Komponentciı 2,5V\'tur.AD girişini test etmek için kart üzerinde bir potansiyometre sağlanmıştır. Potansiyometrenin Komponentci bölücüsü tarafından üretilen Komponentci, sensör olmadan kartta hata ayıklamak için uygun olan S3 atlama teli aracılığıyla AN0\'a bağlanır. Bu testi kullanmazsanız S3 atlama kablosunu çıkarabilir ve test Komponentciını doğrudan AN0-AN7\'den girebilirsiniz. (AD girişine Komponentci girişi 5V\'tan yüksek olamaz).Teknik ÖzelliklerGiriş Komponentci aralığı: 5,5-12 voltGüç kaynağı girişi terminali: 5VGüç kaynağı Komponentciı: Güç kaynağının ters dönmeyi önleme işlevi ve yerleşik 5V ve 3,3V regülatör bileşenleri vardır. Ayrıca 9V harici DC güç kaynaklarıyla da uyumludur.Kristal için 8 MHZ, çipin iç frekansı için 9 MHZ ve çalışma frekansı için 72 MHZUltra yüksek hassasiyet, düşük sıcaklık sapmasıBoyut: 87mm x 59mmGüç giriş terminali, giriş Komponentciı aralığı 5,5V - 12V (5V güç kaynağı, lütfen doğrudan 2\'ye bağlayın)5V güç kaynağı giriş terminali (1,2 iki güç kaynağı, yalnızca bir tanesi bağlanabilir)STM32F103C8T6, ikincil gelişim için uygun olan GPIO\'ya öncülük eder.MCU: STM32F103C8T62,5V kıyaslama, ultra yüksek hassasiyet, düşük sıcaklık sapmasıAyarlanabilir potansiyometre, çıkış ayarlanabilir Komponentciı AIN0/I0\'a bağlanır8 giriş kanalı toplayın, I0-I7 toplama Komponentciının pozitif terminaline bağlanır, G analog topraktır ve toplama Komponentciının negatif terminali bağlanırGiriş filtresi ve zayıflama direnci, varsayılan olarak zayıflatılmaz, lehim zayıflama direncinin konumu bırakılır, 0603 paketADS1256IDB toplama çipiGüç göstergesi LED\'iJLINK-V8 veya V9 tanımına göre tasarlanmış JTAG arayüzüİşaretlenmemişSTM32F103C8T6 sıfırlama düğmesiMCU\'nun TX, RX, GND\'sine karşılık gelen USB\'den TTL\...
