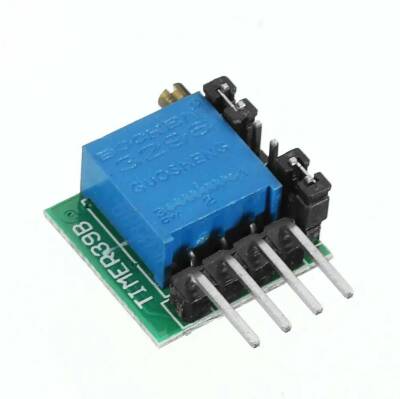

AT41 Gecikme Tetikleme ve Zamanlama Modülü 1sn - 40 saat

Ürün Açıklaması

AT41 Gecikme Tetikleme ve Zamanlama Modülü 1sn - 40 saatAT41 Gecikme Tetikleme ve Zamanlama Modülü 1sn - 40 saat.15x11x8mm boyutlarında 3-27V ile çalışan 1 saniye ile 40 saat arasında ayarlanabilen tetikleme ve zaman modülüdür.2.54mm\'lik 4 adet pini mevcuttur.Zaman AyarlamasıGecikme süresi potenyometre ile ayarlanabilir, aralık 1saniye - 40 saatVo çıkış portu seviyesi tel jumer ile ayarlanabilir1,2,3 pin zamanlama zaman aralığını ayarlamak için kullanılır, 1-2 bağlantı zamanlama süresi 1sn-290sn ayarlanabilir; 2-3 bağlantı zamanlama süresi 256 kat daha büyük olabilir, 256sn-40s ayarlanabilir4,5,6 pin çıkış portu Vo durumunu ayarlamak için kullanılır; 4-5 bağlantı: güç açık ilk durumda çıkış yoktur; tetiklendikten sonra çıkış vardır; zamanlama süresi bittiğinde çıkış yoktur; 5-6 bağlantı: güç açık ilk durumda çıkış vardır, tetiklendikten sonra çıkış yoktur; zamanlama süresi bittiğinde çıkışı geri yükler.Pin LayoutVCC: +TG: TriggerVo: OutputGND: -Bağlantı Şeması Ağırlık (Kg) 0.01
