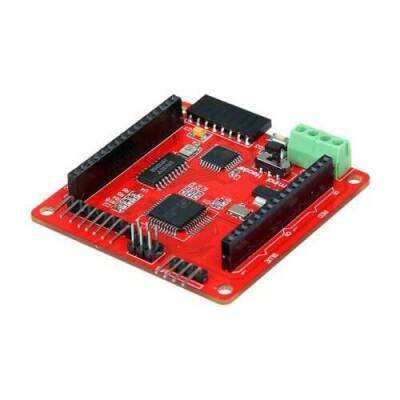

Colorduino Dot Matrix Sürücü Kartı

Ürün Açıklaması

Colorduino Dot Matrix Sürücü KartıArduino, 8x8 RGB LED matrisini yönlendirmek için yeterli PWM pinine sahip değil. Bu yüzden harici sürücü devrelerine ihtiyacı var. Colorduino, Arduino Uno uyumlu 8x8 RGB LED sürücü kartıdır.DM163 sabit akım LED sürücüsü, çevresel PWM\'yi sağlar. Bu özellik, her kırmızı, yeşil ve mavi kanala 8 bit PWM sinyalinin uygulanmasına izin verir. Sonuç olarak, her piksel için 16 milyon farklı renk sinyali üretmek mümkündür.Kartta bir Atmega328 mikrodenetleyici var. Böylece, Colorduino\'yu Arduino IDE kullanarak programlamak mümkündür. Bu anakartta herhangi bir programcı yongası yok. Kartı programlamak için seri Dönüştürücüye harici bir Usb seçebilirsiniz. Renkli panolar daha büyük bir matris oluşturmak için kendilerini bağlayabilir. Bu panoları 8 pinli etkileşimlerle bağlamak mümkündür. Kartlar iletişim kurmak için I2C protokolünü kullanır.Colorduino\'yu tedarik etmek için iki seçenek var. İlk olarak, VDD ve GND pinlerini kullanarak panele 8 pinli bir arabirim aracılığıyla tedarik etmek mümkündür veya diğer seçenek VIN ve GND konnektörleri üzerinden 6.5 - 7.5 V uygulamaktır.NOT: 8x8 RGB LED Matrix dahil değildir.Özellikler:Her piksel için 8 bit renk tanımıPeriferik 16 Mhz PWM frekansıProgramlayıcı hariç ek devre olmadan kullanımPeriferik UART ve I2C iletişimi24 kanalın her biri için sabit 100 mA beslemeTeknik özellikler:Mikrokontoller: Atmega328Giriş Komponentciı (8 pinli arayüz): 5 VGiriş gerilimi (güç konektörü): 6,4 V - 7,5 V (maks.)Programlama arayüzü: UART / ISSİletişim arayüzü: uart / i2cAkım (LED matrisi hariç): 20 mAAkım (her kanal için): 500 mAHer LED için renk çözünürlüğü: 16 MBoyutları: 60 mm x 60 mmAğırlık: 37 g Ağırlık (Kg) 0.05
