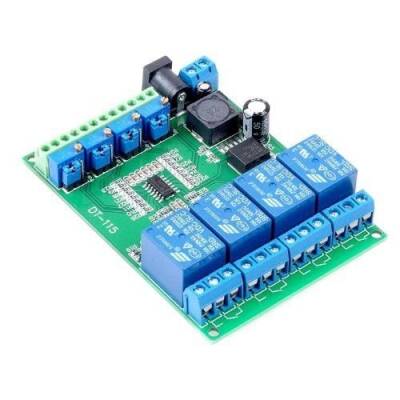

DC 12V 4-Kanal LM393 Voltaj Karşılaştırıcı Röle Modülü

Ürün Açıklaması

DC 12V 4-Kanal LM393 Komponentci Karşılaştırıcı Röle Modülü LM393 Komponentci Karşılaştırıcı Röle Modülü, giriş Komponentciına bağlı olarak röleyi açan yada kapatan bir üründür. 3 farklı çalışma modu bulunmaktadır. Bu sayede girdiğiniz Komponentci değeri referans değerinizden yüksek olduğunda yada düşük olduğunda, röleyi açabilir - kapatabilirsiniz. Ürün üzerinde yer alan trimpot yardımıyla referans Komponentci değeri değiştirilebilmektedir. Ürün modları arasında geçiş yapmak için trimpotların arkasında yer alan atlama jumperlarının konumları değiştirilmeli yada çıkarılmalıdır. Modülün referans Komponentciı, trimpotu çevirerek ayarlanır. Ayarladığınız referans Komponentci değerinin kaç olduğunu ölçü aleti ile ölçebilirsiniz. Ölçü aletinin siyah kablosunu besleme klemensinin eksisine, kırmızı kablosunu ise IN- yazan klemense tuttuğunuzda referans değeri okuyabilirsiniz. Ürün adında geçen 12V devrenin besleme Komponentciını ifade etmektedir. Ürün üzerindeki röleler ile dilediğiniz Komponentci değerini anahtarlayabilirsiniz. Fonksiyon 1 için atlama jumperi sağa takılır. Fonksiyon 2 için komple çıkarılır. Fonksiyon 3 için ise sola takılır. Özellikler:Devre Besleme Komponentciı: 12V DCKanal Sayısı: 4Röle Değerleri: 10A 30VDC / 10A 250VAC Çalışma Modları:Foksiyon 1: Karşılaştırmak için modülde ayarlanan referans Komponentciıyla (referans Komponentciı modüldeki ayarlanabilir potansiyometre ile ayarlanabilir) karşılaştırılacak Komponentciı girin. Giriş Komponentciı ayarlanan referans Komponentciından büyük olduğunda röle kapanır; giriş Komponentciı referans Komponentciından küçük veya ona eşit olduğunda, modül hareket etmez. Karşılaştırma Komponentciı IN+ klemensinden girilir. Ayar:Çalışma Komponentciı + ve - klemenslerden girilir. Trimpot ile referans Komponentciı ayarlanabilir. İkinci adım, karşılaştırılacak Komponentci sinyalini IN+\'dan girilir. IN+\' referanstan büyükse röle kapanır. Fonksiyon 2: Fonksiyon 2 de IN- ve IN+\'ya farklı Komponentcilar girilir. IN+ büyük o...
