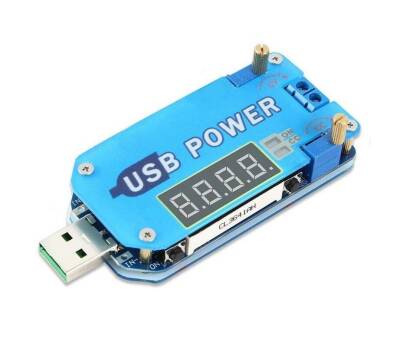

DC-DC 15W Voltaj Yükseltici ve Düşürücü Regülatör Modülü
Ürün Açıklaması
DC-DC 15W Komponentci Yükseltici ve Düşürücü Regülatör Modülü 7- segment ekranlı Komponentci yükseltici ve düşürücü modüldür. Çıkış Komponentciını, çıkış akımını ve çıkış gücünü ekrandan görüntüleyebilirsiniz. Çıkış Komponentciı ve akımı üzerindeki potansiyometrelerle ayarlanabilir. Normal güç kaynağı modülü, şarj cihazı ve LED sabit akım sürücüsü olarak kullanılabilir. Buton/ Potansiyometre / LED tanıtımı: Uzun basma, 3 saniyeden daha uzun süre basılı tutulması gerektiği anlamına gelir.Sol Düğme: AÇMA / KAPAMA düğmesi. Kısa süreli basma, ekran modunda çıkış gerilimini AÇIK veya KAPALI konuma getirmek için veya kalibrasyon modunda \'Eksi -\' olarak kullanmak veya hızlı şarj protokolü seçim modunda hızlı şarjı tetiklemek için kullanılır. Görüntüleme modunda bir sonraki yeniden güç için veya OFFSağ Düğme: SELECT düğmesi. Ekran çıkış Komponentciını, çıkış akımını, çıkış gücünü değiştirmek veya ekran modunda sırayla bu parametreleri görüntülemek veya kalibrasyon modunda \'Artı +\' olarak göstermek veya hızlı şarj protokolü seçim modunda hızlı şarjı başlatmak için basın. Kalibrasyon moduna girmek veya çıkmak için kullanılır.CV Potansiyometresi: Çıkış Komponentciını ayarlayın. Saat yönünde dönerken çıkış Komponentciını artırın. Çıkış Komponentciı ayarlanamıyorsa, CV potansiyometresini 10 saat yönünün tersine çevirin.CC Potansiyometre: Çıkış akımını ayarlayın. Saat yönünde dönerken çıkış akımını arttırın. Not: Sabit bir çıkış akımı tutmaz. Yük akımı, ayarlanan akım değerine ulaştığında, modül, bu akım değerini sabitlemeye başlar. Kısa devre çıkış terminali çıkış akımını ayarladığınızda.ON LED\'i: Yeşil Çıkış göstergesi. Çıkış terminalinde bir çıkış olduğunda AÇIK hale gelir. Aksi halde KAPALI olur.CC LED: Kırmızı Sabit akım çıkış göstergesi. Yük akımı, ayarlanan akıma ulaştığında ve CC sabit akım göstergesi AÇIK olduğunda sabit akım durumuna girer.FC LED: Mavi Hızlı şarj göstergesi.Giriş terminali: Üç giriş yöntemi vardır: Yöntem 1: standart A tipi USB erkek. Sadece DC 5V...
