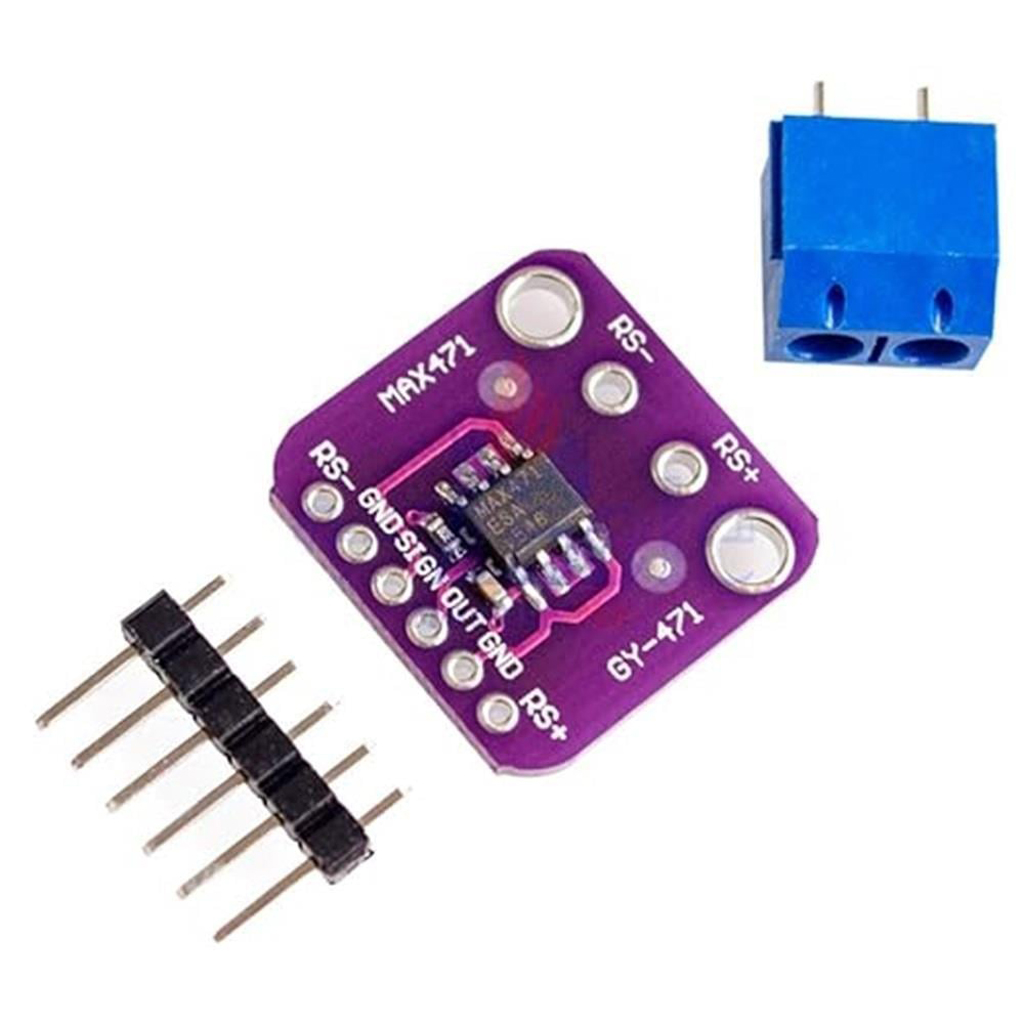

Max471 Gerilim Sensör Modülü 3A - GY-471

Ürün Açıklaması

Max471 Gerilim Sensör Modülü 3A - GY-471Bu modül akımı ve voltajı test etmek için kullanılabilir.Gerilim testi prensibi, kırmızı terminal konnektörünün giriş voltajını 5 kat azaltabilen bir direnç bölücü prensibine göre tasarlanmıştır. Analog giriş voltajı 5 V\\'a kadardır ve voltaj algılama modülünün giriş voltajı 5Vx5 = 25V\\'den büyük değildir (3,3V sistem kullanılıyorsa giriş voltajı 3,3Vx5 = 16,5V\\'den büyük değildir). AVR çipi 10 bit AD\\'ye sahiptir, dolayısıyla bu modül tarafından simüle edilen çözünürlük 0,00489V\\'dir (5V/1023), dolayısıyla giriş voltajı algılama modülünün minimum voltajı 0,00489 Vx5 = 0,02445V\\'dir.Kart üzerinde bulunan MAX471 çipi yükün akım tüketimini test etmek için kullanılır.Test voltajı aralığı: DC3-25V (5V\\'de çalışan Arduino için) veya DC3-16.5V (3.3V\\'de çalışıyor)Test akımı aralığı: DC 0-3ABoyut: 19,5*20,3 mmPaket içeriği:1 x MAX471 voltaj ve akım sensörü modülü
