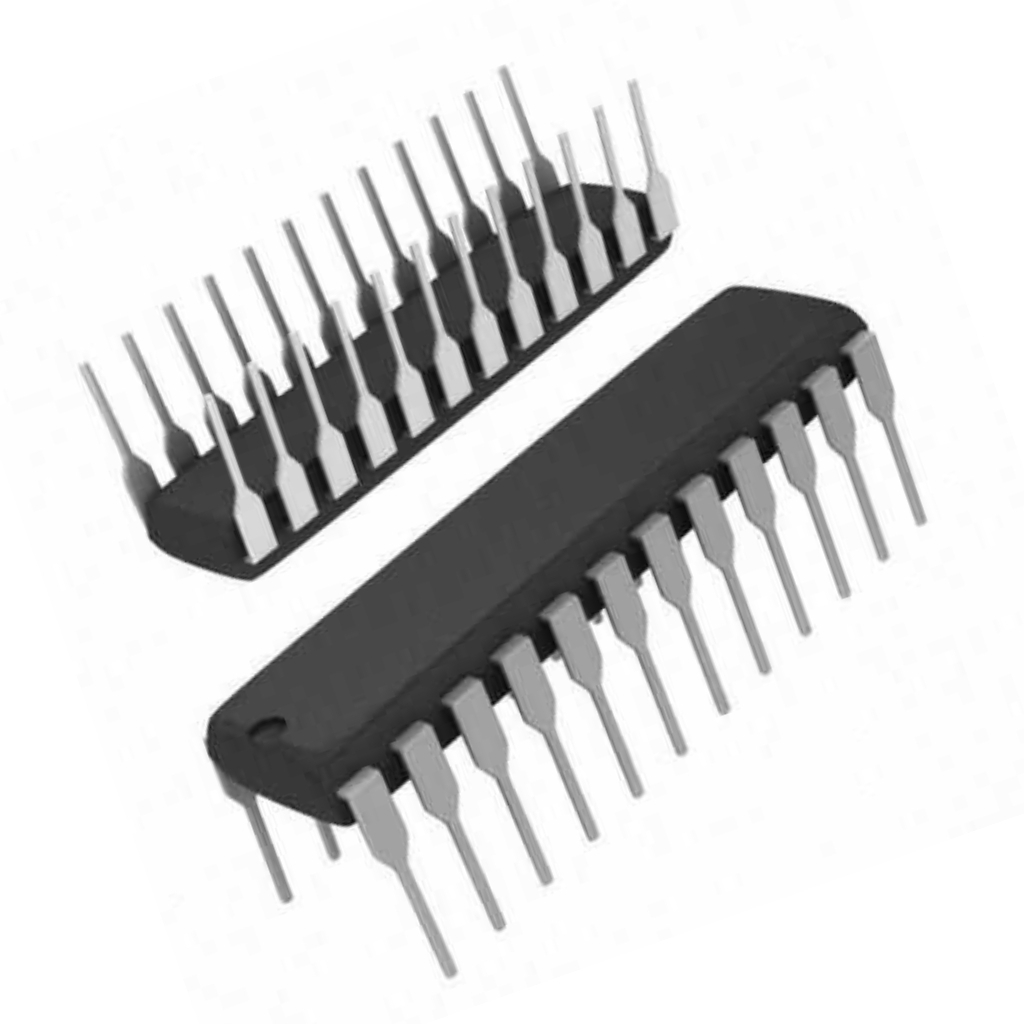

MAX7219 DIP Entegre

Ürün Açıklaması

MAX7219 DIP EntegreMAX7219 DIP entegre, LED matrisler, 7 segment display’ler ve LED bar grafiklerin kontrolü için kullanılan, seri arayüzle çalışan bir sürücü entegresidir. Mikrodenetleyicilerle SPI protokolü üzerinden kolayca haberleşerek çok sayıda LED’in sürülmesini sağlar. Tek bir entegre ile 64 LED’e kadar çıkış kontrolü sunan bu ürün, özellikle ekran tasarımları, sayaçlar ve bilgi panoları gibi projelerde sıkça tercih edilir. DIP kılıf yapısıyla breadboard ve prototipleme işlemlerine uygundur.Teknik ÖzellikleriArayüz IC Tipi LED EKRAN SÜRÜCÜVeri Girişi Modu SERIALGörüntü Modu SEGMENTfmax-Min 1.3 MHzGiriş Özellikleri STANDARDJESD-30 Kodu R-PDIP-T24JESD-609 Kodu e3Çok Formatlı Ekran Yeteneği VARBasamak / Karakter Sayısı 8-DIGITİşlevlerin Sayısı 1Segment Sayısı 7Terminal Sayısı 24Çalışma Sıcaklığı Min -40 Max 85 CelPaket Gövde Malzemesi PLASTİK / EPOKSİPaket Kodu DIPPik Reflow Sıcaklığı (Cel) 260Güç Kaynakları (V) 5Nitelik Durumu NiteliksizOturmuş Yükseklik-Max 4.57 mmAlt Kategori Ekran SürücüleriBesleme Gerilimi-Nom 5 VAnahtar AvantajlarÇoklu LED Kontrolü: Tek bir entegreyle 64 LED’e kadar kontrol sağlanabilir. Bu, çoklu ekran uygulamalarında kablo karmaşasını ve işlemci yükünü azaltır. LED ekran sistemlerinde kontrol kolaylığı sunar. Daha temiz ve düzenli projeler oluşturmayı mümkün kılar.Seri Haberleşme Uyumu: SPI arayüz desteği sayesinde Arduino, ESP32 ve diğer mikrodenetleyicilerle doğrudan uyumludur. Basit veri gönderimiyle karmaşık görüntüler üretilebilir. Bu durum kodlamayı da daha basit hale getirir. Donanım seviyesinde entegrasyonu hızlandırır.DIP Kılıf Kolaylığı: DIP form faktörü sayesinde breadboard’a doğrudan takılabilir. Lehimleme ve prototipleme işlemlerinde büyük kolaylık sunar. Projeyi test etmek isteyen geliştiriciler için zamandan tasarruf sağlar. Eğitim setlerinde de rahatlıkla kullanılabilir.Entegre Akım Sınırlama: LED’ler için harici direnç gerektirmez, entegre içinde direnç kontrolü bulunur. Bu, hem devre tasarımını basitleştirir hem de yer...
