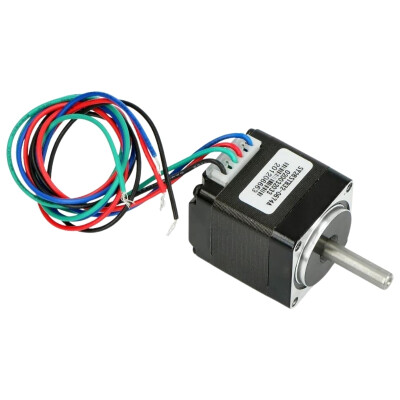

NEMA 11 Bipolar. 200 Adım. 28×32mm. 3.8V Step Motor - SY28STH32-0674A

Ürün Açıklaması

NEMA 11 Bipolar, 200 Adım, 28×32mm, 3.8V Step Motor - PL-1205SY28STH32-0674A hibrid iki kutuplu kademeli motorun 1.8° adım açısı (200 adım / devir) vardır. Her faz, 3.8 V\'ta 670 mA çekerek 600 g-cm tutma torkuna izin verir. Motor çıplak uçlarla sonlandırılmış dört renk kodlu kabloya sahiptir: siyah ve yeşil bir bobine bağlanır; kırmızı ve mavi birbirine bağlanır. Bu uçlar, step motoruna çıkarılabilir bir JST-ZHR-5 konektörü ile bağlanır. Motor bir çift uygun H köprüsü ile kontrol edilebilir (her bobin için bir tane), ancak bipolar step motor sürücüsü kullanmanızı öneririz.Teknik ÖzelliklerBoyut: 28 mm kare × 32 mm, mil dahil değil (NEMA 11)Ağırlık: 110 gMil çapı: 5 mmDevir başına adım: 200Akım değeri: Bobin başına 670 mAGerilim derecesi: 3.8 VDirenç: bobin başına 5.6 ???Tutma torku: 600 g-cmEndüktans: bobin başına 4.2 mHİki bilyalı rulman tarafından desteklenen çıkış miliBoyutlarAşağıdaki şema step motor boyutlarını mm olarak göstermektedir. Uzunluğu 32 mm\'dir. Çıkış mili 20 mm uzunluğunda ve 5 mm çapında, 0,5 mm düzleştirilmiş bir kesite sahiptir. Bu mil, 5mm Motor Bağlantı Aparatı ile kullanılabilir.Step Motor UygulamalarıAdım motorları genellikle hassas konum kontrolünün istendiği ve bir geri besleme kontrol sisteminin maliyetinin veya karmaşıklığının garanti edilmediği çeşitli uygulamalarda kullanılır. Adım motorlarının sıklıkla bulunduğu birkaç uygulama:YazıcılarCNC makineleri3D yazıcı / prototipleme makineleriLazer kesicilerAlma ve yerleştirme makineleriDoğrusal aktüatörlerSabit disklerSY28STH32-0674A Step Motor Datasheet Ağırlık (Kg) 0.1
