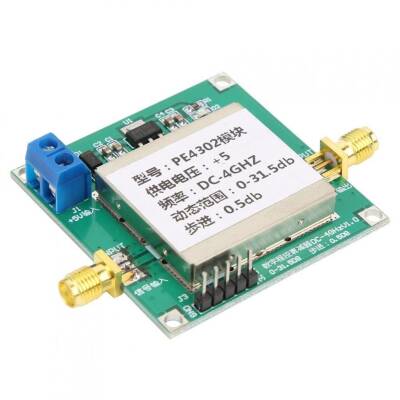

PE4302 Dijital Programlanabilir Kademeli Zayıflatıcı Modülü DC 4GHZ 0-31.5DB

Ürün Açıklaması

PE4302 Dijital Programlanabilir Kademeli Zayıflatıcı Modülü DC 4GHZ 0-31.5DB PE4302, 0,5 dB\\'lik adımlarla 31,5 dB\\'lik bir zayıflama aralığını kapsayan, yüksek doğrusallığa sahip, 6 bitlik bir RF Dijital Adım Zayıflatıcıdır (DSA). Bu 50 ohm RF DSA, hem paralel hem de seri CMOS kontrol arabirimi sağlar, tek bir 3 voltluk kaynak üzerinde çalışır ve frekans ve sıcaklıkta yüksek zayıflama doğruluğu sağlar. Ayrıca, kullanıcının açılışta bir ilk zayıflama durumu seçmesine izin veren benzersiz bir kontrol arayüzüne sahiptir. Teknik ÖzelliklerBesleme Komponentciı: 5V DC (tipik akım değeri 5mA)Programlanabilir kazanç zayıflama aralığı: 0 - 31,5DB Adım 0,5DBGiriş ve çıkış empedansı: 50 ohmModül, paralel port ve seri port modunu ve önyükleme durumu seçim işlevini desteklerBant genişliği: 1MHz ila 4GHzMetal kabuk korumalı Farklı mod yapılandırması1. Seri mod yapılandırması: J5 J7 J6 bağlantısını kesin, J4 kısa devreÜç kablolu seri mod, pinler: GND DATA CLK LE 3.3V2. Paralel bağlantı noktası C0.5-C16 kontrol modu yapılandırması: J4 J7 bağlantısını kesin, J5 J6 kısa devre3. Paralel bağlantı noktası PUP kontrol modu yapılandırması: J4 J5 bağlantısını kesin, J7 J6 kısa devreAğırlık (Kg)0.05
