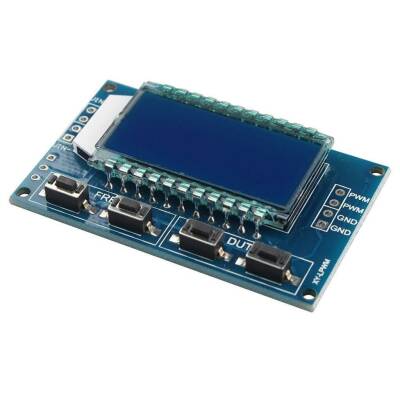

PWM Sinyal Jeneratörü Devresi XY-LPWM

Ürün Açıklaması

PWM Sinyal Jeneratörü Devresi XY-LPWM Bu cihaz, PWM hız kontrolü (örneğin motor sürücüleri) ve diğer mikro denetleyici kullanımlarını içeren deneysel gelişim için kare dalga sinyali üretme yeteneğine sahiptir. Seri Protokol TTL (TXD ve RXD pinleri) ile kontrol edilebilir. Kararlı ve güvenilir ve kullanımı oldukça basittir.Teknik Özellikler:Çalışma Gerilimi: 3,3 - 30 VDCFrekans Aralığı: 1Hz - 150 KHzFrekans Doğruluk: Her aralıktaki doğruluk yaklaşık% 2\'dirSinyal Yükü Kapasitesi: 5 - 30 mAÇıkış Genliği: Besleme Gerilimine Eşit PWM GenlikÇalışma Sıcaklığı: -20 - +70 SantigratBoyutlar: 52 x 32 x 10 mm İletişim Standardı:9600 bps Veri bitleri: 8Durdurma biti: 1Kontrol basamağı: yokAkış kontrolü: yokSeri iletişim1) PWM\'nin frekansını ayarlama: Komut "F101": Frekansı 101 HZ (001 ila 999) olarak ayarlayın "F1.05" komutu: 1.05 KHZ (1.00 ~ 9.99) sıklığını ayarla Komut "F10.5": Frekansı 10.5KHZ (10.0 ~ 99.9) olarak ayarlayın. Komut "F1.0.5": 105KHZ frekansını ayarlayın (1.0.0 ~ 1.5.0)2) PWM görev döngüsünün ayarlanması: D X X X ": PWM görev çevrimini X X X olarak ayarlayın; (001 ~ 100) Örnek: “D050”, PWM görev çevriminin% 50 olduğunu belirler3) set parametresini okuyun Ayarlanan parametreleri okumak için bir "read" dizisi gönderin. Başarıyla dönerek ayarlayın: AŞAĞI. Kurulum geri dönemedi: FALL. Ağırlık (Kg) 0.1
