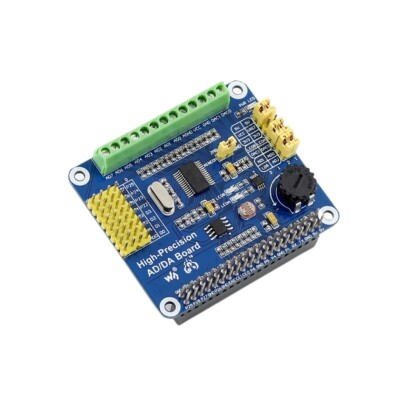

Raspberry Pi Yüksek Hassasiyetli AD/DA Genişletme Kartı

Ürün Açıklaması

Raspberry Pi Yüksek Hassasiyetli AD/DA Genişletme KartıRaspberry Pi Yüksek Hassasiyetli AD/DA Genişletme Kartı,Raspberry Pi ve Jetson nano için tasarlanmıştır. Yüksek Hassasiyetli AD/DA Kartı, Raspberry Pi\'ye yüksek hassasiyetli AD/DA işlevleri eklemenize olanak tanır.Kullanım KılavuzuÖzelliklerSKU: 11010Yerleşik ADS1256, 8 kanallı 24 bit yüksek hassasiyetli ADC (4 kanallı diferansiyel giriş), 30 ksps örnekleme hızı.Yerleşik DAC8552, 2 kanallı 16 bit yüksek hassasiyetli DAC.Pinout, Waveshare sensör arayüzü standardıyla uyumludur, çeşitli analog sensör modüllerini bağlamak kolaydır.Yerleşik terminal bloğu, çeşitli durumlarda kullanım için uygun olan analog sinyallere ve dijital sinyallere bağlanabilen giriş ve çıkış arayüzünü kapsüller.AD/DA algılama devresi içerir, sinyal gösterimi için kolaydır.Raspberry Pi ve Jetson Nano\'nun çevrimiçi örnek demosunu sağlar.PinBCMWiringPiAçıklamaDRDYP17P0ADS1256 data output?active-lowRESETP18P1ADS1256 reset inputPDWNP27P2ADS1256 Sync/Shutdown power input, active-lowCS0P22P3ADS1256 chip select, active-lowC1P23P4DAC8532 chip select, active-lowDINP10P12SPI data inputDOUTP9P13SPI data outputSCKP11P14SPI clock signal Ağırlık (Kg) 0.05
