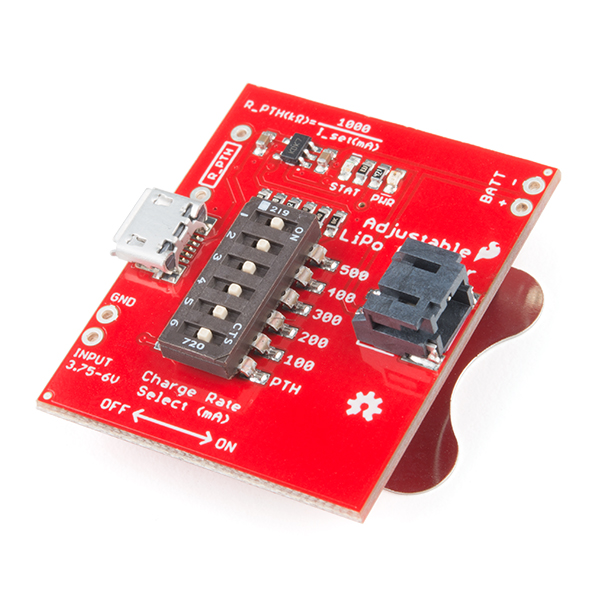

SparkFun Adjustable LiPo Charger
Ürün Açıklaması
AÇIKLAMASparkFun Ayarlanabilir LiPo Şarj Cihazı, tek hücreli bir lityum polimer (LiPo) ve lityum iyon pil şarj cihazıdır. Ayarlanabilir olduğu için bu şarj cihazı, tek hücreli pillerimizin çoğunu kolaylıkla, güvenli bir şekilde şarj edebilecektir. Dahili şarj oranı seçici ile pilinizi şarj etmek için maksimum akım miktarını 15mA'dan 500mA'ya kadar ayarlayabileceksiniz. Kart pil için yapılandırıldıktan sonra, gücü bir microUSB kablosundan veya GND ve INPUT etiketli USB konektörünün altındaki pinlerden bağlayabilirsiniz. Güç bağlandığında, üç pil konektöründen birine, JST konektörüne, BATT işaretli PTH pinlerine veya kartın arkasındaki 2450 düğme pil tutucusuna tek bir LiPo pil takabilirsiniz. MCP73831 şarj cihazı IC'sinin giriş voltajı 3,75V ile 6V arasındadır. Bir LiPo pili tam olarak şarj etmek için voltajın 5V civarında olması tavsiye edilir. Şarj IC'si, LiPo pili güvenli bir şekilde şarj etmek için voltajı azaltacaktır. Not: Ayarlanabilir LiPo Şarj Cihazındaki anahtarlar, tüm anahtarlar AÇIK konumda olacak şekilde gönderilir. Kartı yapılandırmadan önce tüm anahtarlar KAPALI konuma getirilmelidiÖzelliklerThe SparkFun Adjustable LiPo Charger is a single-cell lithium polymer (LiPo) and lithium ion battery charger. Because it’s adjustable, this charger will be able to safely charge most of our single-cell batteries with ease. With its onboard charge rate selector, you will be able to set the maximum amount of current to charge your battery from 15mA to 500mA.Once the board is configured for the battery, you can connect power from either a microUSB cable or the pins below the USB connector labeled GND and INPUT. Once power is connected, you can install a single LiPo battery to one of the three battery connectors, the JST connector, PTH pins marked BATT, or the 2450 coin cell holder on the back of the board. The input voltage for the MCP73831 charger IC is between 3.75V and 6V. To fully charge a LiPo battery, it is recommended to have a voltage of around 5V. The charge...
