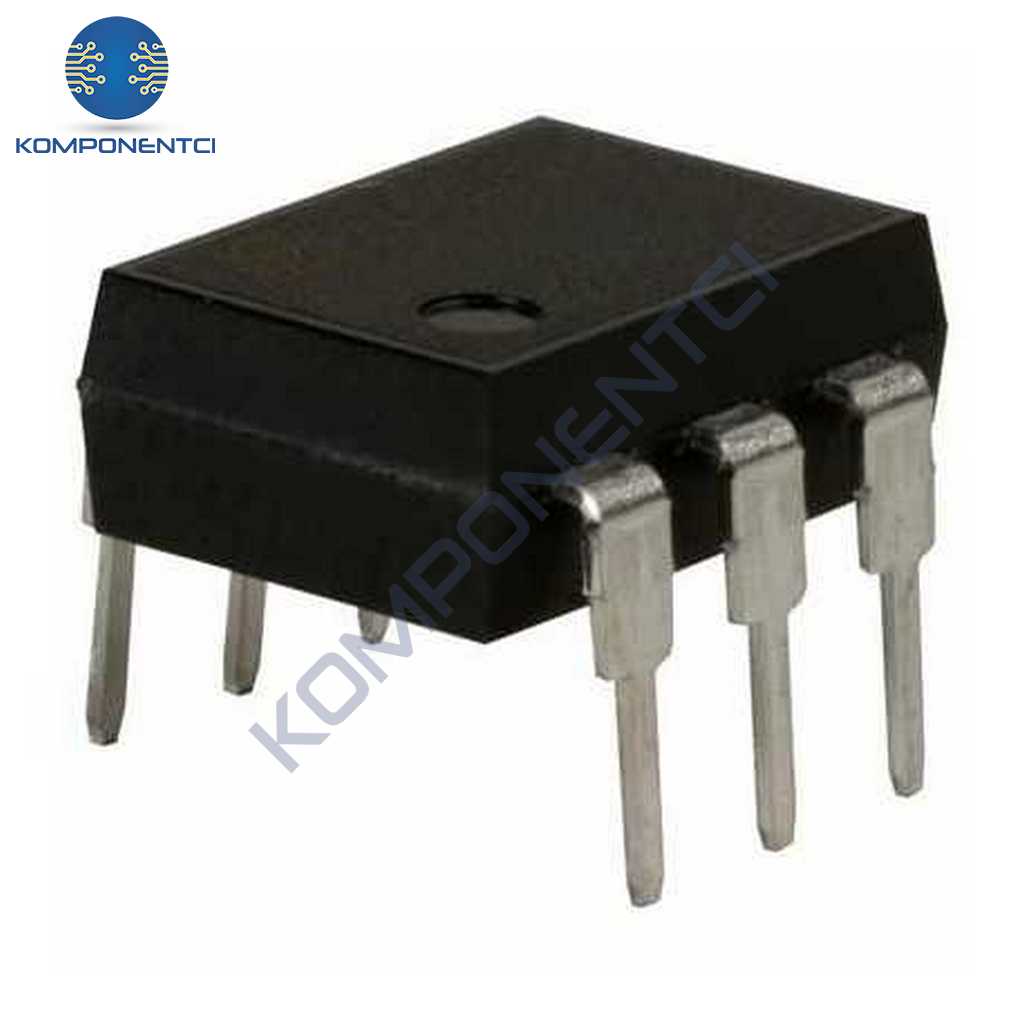

TCDT1102 Transistör Çıkış Optokuplör Entegresi Dip-6

Ürün Açıklaması

TCDT1102 Transistör Çıkış Optokuplör Entegresi Dip-6TCDT1102, optik izolasyon sağlayan bir optokuplör olup, 6 pinli DIP-6 paketinde sunulmaktadır. Girişte bir LED ve çıkışta bir fototransistör içerir. Girişteki LED’in yaydığı ışık, fototransistör tarafından algılanarak elektriksel olarak yalıtılmış bir çıkış sinyali oluşturur. Yüksek hızlı veri iletimi ve güvenli izolasyon gerektiren devrelerde yaygın olarak kullanılır.Teknik Özellikler:Ürün Kategorisi: Transistör Çıkışlı OptokuplörlerRoHS:AyrıntılarMontaj Stili: Delikten GeçmeliPaket/Kasa: PDIP-6Kanal Sayısı: 1 Kanalİzolasyon Voltajı: 5000 VrmsÇıkış Türü: NPN FototransistörIf - İleri Akım: 60 mAVf - İleri Voltaj: 1,6 VMaksimum Kollektör Emitör Voltajı: 32 VMaksimum Kollektör Akımı: 50 mAMaksimum Kollektör Emitör Doygunluk Voltajı: 300 mVYükselme Süresi: 7 usDüşme Süresi: 6,7 usVr - Ters Voltaj: 5 VPd - Güç Tüketimi: 200 mWMinimum Çalışma Sıcaklığı: - 55 CMaksimum Çalışma Sıcaklığı: + 100 CAnahtar Avantajlar:Güçlü elektriksel izolasyon sağlarYüksek güvenilirlik ve düşük güç tüketimiEndüstriyel otomasyon, mikrodenetleyici ve güç elektroniği devrelerinde kullanımDIP-6 form faktörü ile kolay montaj ve lehimlemeUygulama Alanları:Endüstriyel kontrol sistemleriMikrodenetleyici ile yüksek voltajlı devreler arasında izolasyonSMPS (Anahtarlamalı Güç Kaynakları)Güç elektroniği ve motor sürücü devreleriSensör ve veri toplama sistemleriPaket İçeriği:1 Adet TCDT1102 Transistör Çıkış Optokuplör Entegresi Dip-6
