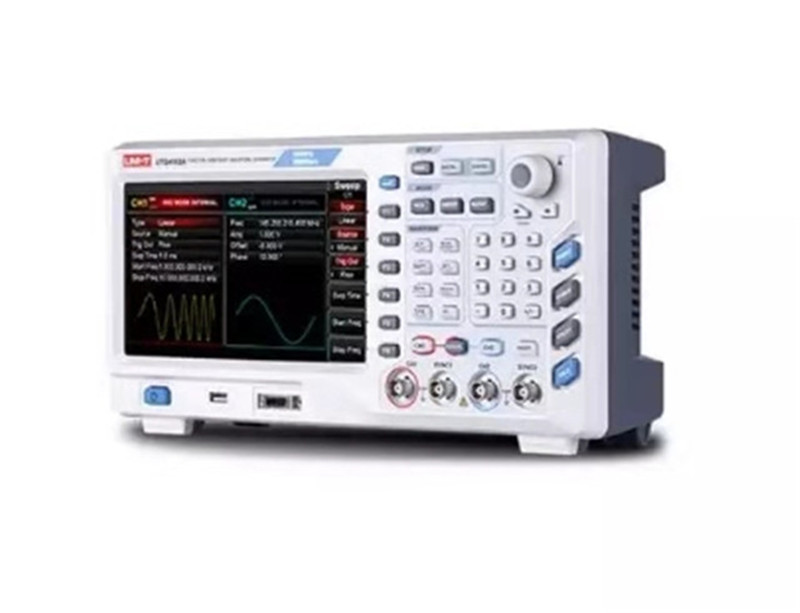

Unit UTG4162A Fonksiyon/Arbitrary Waveform Üreteci
Ürün Açıklaması
Ürüne Genel Bakış : UTG4000A serisi, işlev üreteci, rastgele dalga biçimi üreteci, darbe üreteci, harmonik üreteci, analog / dijital modülatör, frekans sayacı ve diğer işlevlerle birleşen çok işlevli bir sinyal üretecidir; Eşit performanslı çift kanallı tasarıma sahiptir, 500MS / s'ye kadar örnekleme hızı, 32Mpts'a kadar maksimum keyfi dalga uzunluğu. Kullanıcılara daha kişiselleştirilmiş bir deneyim sağlayan 7 GB kalıcı dalga biçimi depolama, yerel olarak ilk isteğe bağlı dijital sinyal üreteci çıkış modülü, 8 inç geniş ekran LCD ekranlar, insancıllaştırılmış arayüz tasarımı ve makul işlev klavye düzenine sahiptir. Uygulamalar:Hücresel ve kablosuz sistemlerdeki devre ve ekipman testleri, yayıncılık, televizyon ve radyo sistemleri gibi elektronik ve elektroakustik cihazların tasarımı, testi, sorun giderme ve onarımı; yarı iletken bileşen testi vb. Ürünün Genel Özellikleri : 1. 500MSa / s örnekleme hızı ve 16 bit dikey çözünürlük2. 32Mpts keyfi / 7GB kalıcı dalga formu depolama3. Mevcut modülasyonlar: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM4. 80MHz / 120MHz / 160MHz sinüs dalgası çıkışı5. 30MHz / 40MHz / 50MHz darbe dalga biçimi6. Ayarlanabilir yükselme / düşme süresi7. İki eşdeğer performans kanalı Ürünün Teknik Özellikleri : Teknik ÖzelliklerModeliUTG4162ABant genişliği160 MHzKanallar2Örnekleme oranı500 MS / snDalga biçimleriSinüs, kare, rampa, harmonik, darbe, gürültü, DC voltajı, keyfiÇalışma modlarıÇıktı açık / kapalı, sürekli, modülasyon, süpürme, patlamaModülasyonlarAM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAMFrekans KarakteristikleriSinüs1μHz ~ 160MHzKare / Darbe1μHz ~ 50MHzEğim1μHz ~ 4MHzHarmonik1μHz ~ 80MHzGürültü (-3dB)160MHz bant genişliğiçözüm1μHzKeyfi Dalga FormuFrekans aralığı1μHz ~ 40MHzUzunluk8 ~ 32MptsDikey çözünürlük16 bitMin yükselme / düşme süresi (tipik: 1Vpp)? 5nsGenel özellikleriGüç100V ~ 240V ACrms, 50Hz / 60HzGörüntüle8 inç TFT LCD, WVGA (800 x 480)Ürün rengiBeyaz ve griÜrün net ağırlığı3,5 kgÜrün boyutu336 mm...
