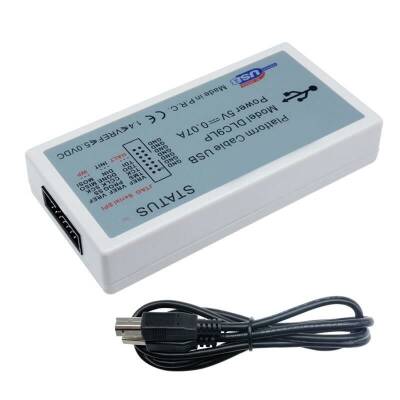

XILINX DLC9LP Hata Ayıklayıcı Programlayıcı

Ürün Açıklaması

XILINX DLC9LP Hata Ayıklayıcı Programlayıcı Xilinx FPGA ve CPLD Cihazları için Xilinx Platform USB Kablosu. Platform Kablosu USB aşağıdaki Xilinx cihazlarından herhangi birinin programlanması veya yapılandırılması amacıyla kullanıcı donanımına bağlanan yüksek performanslı bir indirme kablosudur: • ISP Yapılandırma PROM\'ları• CPLD\'ler• FPGA\'larPlatform Kablosu USB, kullanıma hazır bir Yüksek Hızlı USB A-B kablosuyla masaüstü veya dizüstü bilgisayardaki USB bağlantı noktasına takılır. Tüm çalışma gücünü hub bağlantı noktası denetleyicisinden alır. Harici güç kaynağı gerekmez. Yüksek Hızlı USB ortamında 24 Mb/sn\'lik sürekli bir bağımlı seri FPGA yapılandırma aktarım hızı mümkündür. Hub\'ın bant genişliği diğer USB çevre aygıtlarıyla paylaşılıyorsa, gerçek aktarım hızları değişebilir. Özellikler:JTAG, Slave-Seri ve SPI\'yi destekler5V (TTL), 3.3V (LVCMOS), 2.5V, 1.8V ve 1.5V ile çalışan cihazlara arayüzlerSeçilebilir hedef saat frekansı, yazılım otomatik frekans ayarını desteklerXilinx CPLD/FPGA cihazlarının indirilmesini ve hata ayıklamasını desteklerDestek JTAG, Slave Serial, SPI indirme modu, tüm Xilinx cihazları için yapılandırılabilir. Desteklediği YazılımlarXilinx ISEiMPACTChipScope Paket İçeriği:1x Platform Kablosu USB Adaptörü – DLC9LP1x 1 ila 3 Yollu Çok Başlıklı PCB Adaptörü1x USB 2.0 Kablosu1x (5×2) 10 pimli dişi ila 10 pimli dişi 2,54 mm adım başlığı JTAG kablosu1x (7×2) 14 pimli dişi ila 14 pimli dişi 2,54 mm adım başlığı JTAG kablosu1x (7×2) 14 pimli dişi ila 14 pimli dişi 2,0 mm adım başlığı JTAG kablosu1x (7×1) 7 pimli dişi ila 7 pimli dişi 2.1x Kurulum için CD Ağırlık (Kg) 1
