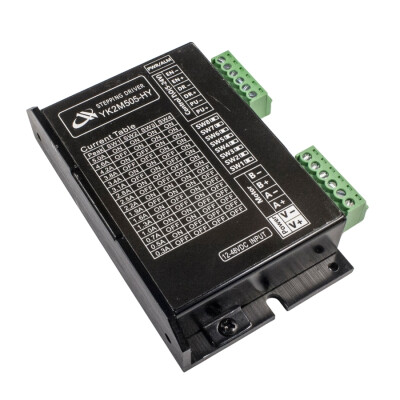

YK2M505-HY 5A Mini Step Motor Sürücü

Ürün Açıklaması

YK2M505-HY 5A Mini Step Motor SürücüYK2M505-HY 5A Mini Step Motor Sürücü, bipolar, mikro adımlı step motor sürücüdür. Motor tork dalgalanması çok azdır, düşük hızda çalışması çok sessizve düzgündür. Yüksek hızlı torku diğer iki fazlı sürücülerden daha yüksektir, yüksek konumlandırma doğruluğundadır.Gravür makinelerinde, CNC tezgahlarında, 3D printerlarda, paketleme makinelerinde ve diğer yüksek çözünürlük gereksinimlerinde yaygın olarak kullanılır. NEMA17, NEMA23 step motorları, YK2M505-HY 5A Step Sürücü ile mükemmel çalışır.Teknik özelliklerGiriş Komponentciı DC 12 ~ 48VÇıkış akımı:5 AÇalışma Sıcaklığı: -10 ila 45 ?Depolama sıcaklığı: -40 ? ila 70 ?Boyut: 93x56x20mmPinoutPWR/ALMPIN # PIN ADI AÇIKLAMA 1 EN- Optoisolator Giriş Katotunu Etkinleştir 2 EN+ Optoisolator Giriş Anodunu Etkinleştir 3 DIR- Optoisolator Yön Giriş Katotu 4 DIR+ Optoisolator Yön Giriş Anotu 5 PUL- Optoizolatör Sinyal Giriş Katotu 6 PUL+ Optoizolatör Darbe Giriş AnotuMotor 1 B - B- Step Motor Çıkış Sargısı 2 B + B+ Step Motor Çıkış Sargısı 3 A - A- Step Motor Çıkış Sargısı 4 A + A+Step Motor Çıkış Sargısı 5 V - Güç Kaynağı Girişi (-) 6 V + Güç Kaynağı Girişi (+) 12V ila + 48V (Çalışma Gerilimi) Ağırlık (Kg) 0.2
