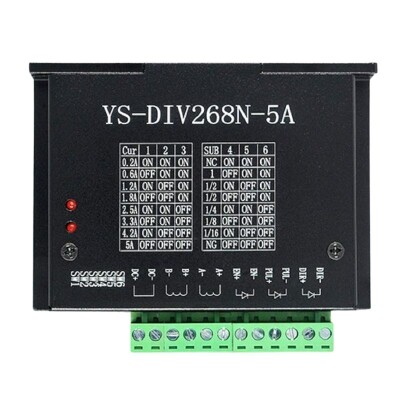

YS-DIV268N 5A Step Motor Sürücü

Ürün Açıklaması

YS-DIV268N 5A Step Motor SürücüYS-DIV268N-5A bir PWM tipi, bipolar, mikro adımlı step motor sürücüdür. Motor tork dalgalanması çok azdır, düşük hızda çalışması çok sessizve düzgündür. Yüksek hızlı torku diğer iki fazlı sürücülerden daha yüksektir, yüksek konumlandırma doğruluğundadır.Gravür makinelerinde, CNC tezgahlarında, 3D printerlarda, paketleme makinelerinde ve diğer yüksek çözünürlük gereksinimlerinde yaygın olarak kullanılır. NEMA17, NEMA23, NEMA24 ve NEMA34 step motorları, YS-DIV268N-5A Step Sürücü ile mükemmel çalışır.ÖzelliklerPWM mikro adımlı step motor sürücüsüSeçilebilir uyarma modu (1/1, 1/2, 1/4, 1/8 ve 1/16 adım)Tek güç kaynağıOrtalama akım kontrolü (0.2A ila 5A arası 8 adımda)DC 12 ~ 42Vİzole edilmiş girişlerAşırı Komponentci, düşük Komponentci, aşırı akım ve kısa devre korumasıYüksek başlangıç hızıYüksek hızlı torkSiyah Sağlam Plastik Muhafaza ve Büyük Siyah Alüminyum Isı EmiciSürücünün Makine Panellerine Montajı İçin Montaj DelikleriTeknik özelliklerGiriş Komponentciı DC 8 ~ 50VÇalışma Komponentciı: 12V - 42V1-5A giriş akımıÇıkış akımı:IOUT = 5,0 A (mutlak maksimum değerler, en yüksek, 100 ms içinde)IOUT = 4.5 A (çalışma aralığı, maksimum değer)Çalışma Sıcaklığı: -10 ila 45 ?Depolama sıcaklığı: -40 ? ila 70 ?Ağırlık: 200 gramPinoutPIN # PIN ADI AÇIKLAMA 1 DIR- Optoisolator Yön Giriş Katotu 2 DIR+ Optoisolator Yön Giriş Anotu 3 PUL- Optoizolatör Sinyal Giriş Katotu 4 PUL+ Optoizolatör Darbe Giriş Anotu 5 EN- Optoisolator Giriş Katotunu Etkinleştir 6 EN+ Optoisolator Giriş Anodunu Etkinleştir 7 A+ A+ Step Motor Çıkış Sargısı 8 A- A- Step Motor Çıkış Sargısı 9 B+ B+ Step Motor Çıkış Sargısı10 B- B- Step Motor Çıkış Sargısı11 DC- Güç Kaynağı Girişi (-)12 DC+ Güç Kaynağı Girişi (+) 12V ila + 42V (Çalışma Gerilimi) Ağırlık (Kg) 0.2
